oregano 英文原文：Designing Electronics with Linux

在科学学科中，你所做的研讨多是在实行全新的探究。可能由于太新了，以致于基本就没有现成的仪器可以拿来对你的试验实行丈量。在这类状况下，你别无选择，只能自行设计制作丈量装备了。固然你可以经过一边摸索一边修改错误的方法间接结构出这些装备，但如果有一种方法可让你先对这些装备实行建模，事前对它们的道理实行一下验证，那就再好不外了 —— 让我们一步步地Start运用oregano吧。 你可使用oregano预先设计出电路并在电路之长进行仿真，从而提早扫除你可能会碰到的问题。

自始自终，第一步就是要安装该软件。绝大大多数Linux刊行版都应当有间接可用的oregano安装包。假如想走源代码编译这条路，你可以到GitHub下载它的源码。要实行真实的仿真，Oregano还需求别的一个软件包，以后它可用运用的两个软件包包含Gnucap和ngspice，要实行仿真盘算，两者必装其一。Linux刊行版的软件保证理器可以主动处置该问题，但假如你是编译的源代码的话，就需求自行安装该依靠了。

oregano安装完成后第一次运转会呈现一个空缺的新project（如图1所示）。界面右边所列为用来搭建电路的各类元器件。刚Start它所选用的是缺省的元器件库。该库供给了一切你可能会用到的一切规范的电子元器件。可是，它外面不止有这一个库。你还可选用TTL、Linear、CPU或许电源装备等等其它的库。

图1.  启动后呈现的空缺画布和元器件列表。

这些库中的每个库都包括有一系列相干联的元器件，你可以在电路中间接运用它们。选中此中的一个元件后，下部预览窗口就会显示出该元件的道理图。然后你就能够将该元件拖拽到中间的画布上，如许设计电路的任务就Start了。元件放到画布上以后，你可以经过用鼠标双击它，对该元件的属性实行编辑（如图2所示）。要将各元件衔接恰当地起来起来构成电路图，你需求点击窗口上真个"Draw wires（画线）"。

图2. 属性窗口，依据元件所具有的属性的分歧该窗口也会有所分歧。

一切可以正常任务的电路都有一些必不成少的元件。此中第一个即是地。缺省库中第一个标有GND的元件即是地。除地，你还需求一种电源。大多数状况下，你想要的电源会是直流电DC。缺省库中标有VDC的即是它。有了这两个主要的元件，你就能够大步向前，设计出剩下的电路了。

电路设计完成后，你会需求运转一下仿真，看看电路的运转状况怎么。因为电路自身所具有的特征，为了检查其运转状况你还需求将一些传感器置入电路中。这可以经过单击窗口上部的"Add voltage clamp（添加电压钳）"图标并选中适当的传感器工具来完成。选中适宜的传感器工具后，你就能够在电路中单击你想在仿真过程当中实行丈量的区域。在每一个你单击的点之上，你将看到电路中会呈现一个新图标，这个图标用于标示出传感器地点的地位。双击电压钳就会呈现一个窗口，在该窗口中你可以对需求丈量的参数实行设置（如图3所示）。在电路中你最少需求放置一个电压钳才干Start运转仿真，不然的话，即便仿真运转起来你也看不就任何可以用来查询拜访的丈量值。

图3. 在这个对话框中你可认为电压钳选择响应的属性。

弄好了一切要丈量的点以后，你就能够经过单击窗口上真个"Run a simulation（运转仿真）" 图标，Start运转仿真，对电路的运转状况实行检查（如图4所示）。运转仿真时，oregano 会翻开一个新窗口，从该窗口中你可以看到用电压钳丈量到的数据（凡是是电压或电流）画出的曲线。

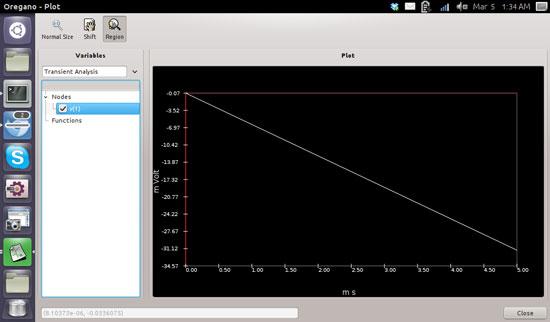

图4. 用电路中电压钳所丈量到的数据画出的曲线

你可使用两种分歧的电路剖析顺序对仿真后果实行剖析：Gnucap和spice。Ubuntu下的作为依靠缺省安装的剖析顺序是Gnucap。也就是说，假如你想用的是spice，就需求对它你自行安装了。

要对剖析引擎实行选择，请点击菜单Edit→Preferences。在弹出的对话框中，你还可以设置能否让log窗口在需求时主动翻开、设置模子的数据文件的途径和电路中可用的元件库。大多数状况下，这些设置可以坚持原样不动。

为了协助你尽快入门，oregano自带了若干的例子。还得再提一下Ubuntu (我如今用的就是它），在Ununtu中，这些例子的途径是/usr/share/doc/oregano/examples。你可能会想要先调入这些例子进修进修。

在设计完电路并计划要实行一下仿真时，你可以设置一些对仿真起把持用处的参数。点击菜单Edit→Simulation Settings就会弹出设置窗口。该窗口第一个标签下是剖析参数，比方瞬态选项（transient option）、傅立叶选项、直流电特征扫描选项（DC sweep options）和交换电选项（AC option）。单击这此中的任何一个反省框都会弹出每项更进一步的选项。在第二个标签下你可以设置一系列的剖析选项。你还可以设置一些可能会对电路形成某种影响的参数，比方情况温度等。

设置完这些选项和参数以后，你就能够经过选择菜单Tools→Simulate或许间接按F11，Start实行仿真了。不要忘了Start仿真之前要先在电路中置入一些测试钳，不然就会犯错。 仿真Start运转以后就会弹出一个新的画图窗口，在该窗口中你可以对电路中发生的数值实行检查。你可以在瞬态剖析和AC剖析二者间选择其一。

在绘画窗口的左边，你将可以看到一系列的绘画选项；右边是用你失掉的数据所画的曲线。列表中只要你选中的项目才会被画出来，这也就是说，该窗口刚翻开的时分实践上是甚么都没有画的

你还可以绘制可用数值之上的函数的曲线。例如，你可用绘制两个自力的测试钳间的电压差构成的曲线。一切可用的函数都放在了列表的左边，你可用对这些函数实行选择然后将函数的盘算后果画到图中。

另有，你设计的电路中乃至可用包括象完好的CPU等如许的愈加庞杂的元件。问题是这些庞杂元件对输出的电旌旗灯号发生的反响也会十分庞杂，它们需求一个独自的、对这类庞杂的反响实行描绘的模子文件。很不幸的是，这些模子文件的答应方法使得oregano没法把它们间接包括出去。你可用在网上搜刮，自行下载你所感兴味的元件的模子文件，别的你还可以本人创立本人的模子文件。不管是哪一种状况下，模子文件都要放当选项窗口中指定的模子文件目次中。

当你真正想做电路板时，你可以经过点击菜单File→Export将相干的电路图导出来。电路图的导特别式包含SVG、PDF、PostScript和PNG。晓得本人曾经做了早期的测试，应当可以失掉本人想要的电路，如今你就能够担心地去真正地构建新测试装备了。
